قطعات لیبل پرینتر پوزتک + توضیح کامل کارکرد هر قطعه

لیبل پرینتر پوزتک از چه قطعاتی تشکیل شده و هر کدام چه کاری انجام می‌دهند؟

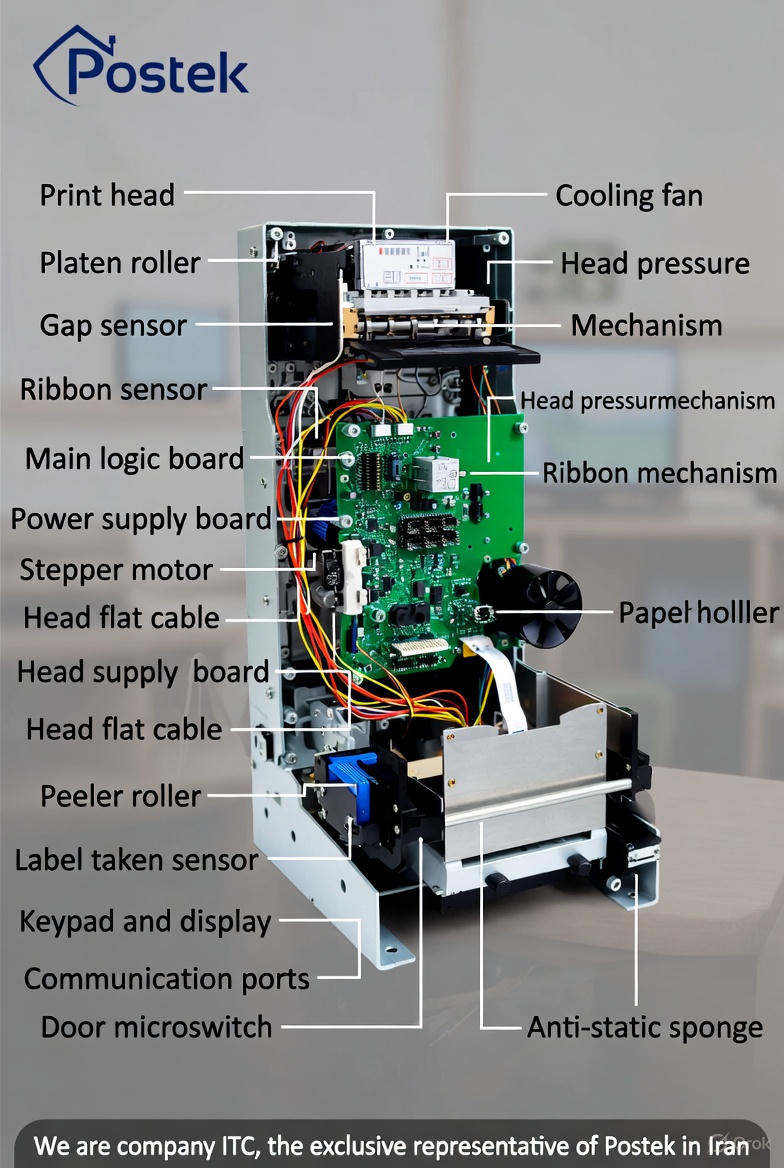

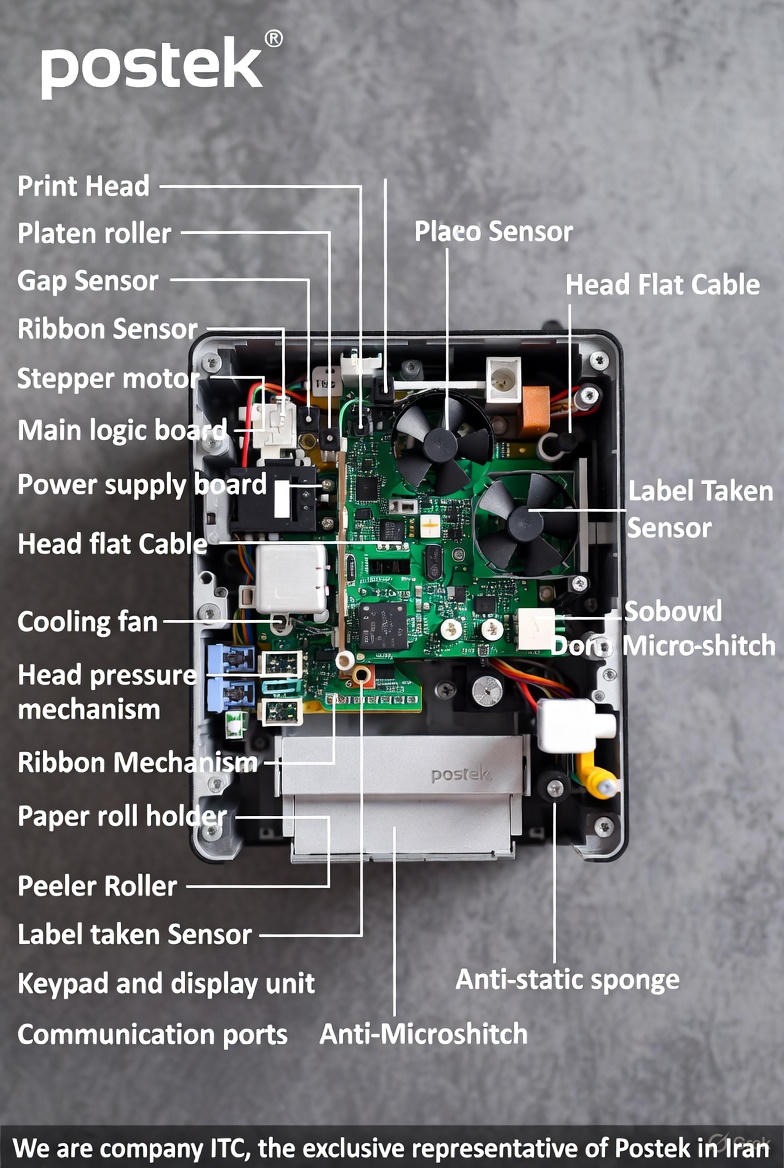

هر لیبل پرینتر پوزتک (از مدل ساده C168 تا صنعتی T3000) ترکیبی دقیق از حدود ۲۵ قطعه اصلی و بیش از ۱۰۰ قطعه کوچک است. در ادامه همهٔ آن‌ها را به‌ترتیب واقعی قرارگیری داخل دستگاه و با زبان کاملاً ساده توضیح می‌دهیم تا دقیقاً بدانید اگر مشکلی پیش آمد، احتمالاً کدام قطعه درگیر است.

۱. هد چاپ (Print Head)

مهم‌ترین قطعهٔ لیبل پرینتر پوزتک. یک نوار سرامیکی نازک به عرض ۱۰۴ میلی‌متر شامل ۶۴۰ یا ۹۶۰ نقطه حرارتی ریز (۲۰۳ یا ۳۰۰ dpi). کارکرد: هر نقطه در کسری از ثانیه تا ۳۰۰ درجه گرم و دوباره سرد می‌شود تا رنگ را از ریبون به لیبل منتقل کند یا کاغذ حرارتی را سیاه کند. علائم خرابی: خط سفید عمودی ثابت، چاپ کم‌رنگ کلی، چاپ فقط در نصف عرض، بوی سوختگی خفیف.

۲. رول گیر یا غلتک پلاتن (Platen Roller)

غلتک لاستیکی خاکستری-مات با قطر حدود ۳۵ میلی‌متر که دقیقاً زیر هد قرار دارد. کارکرد: با چرخش یکنواخت، لیبل و ریبون را از زیر هد می‌کشد و فشار لازم را تأمین می‌کند. علائم خرابی: چاپ محو در یک طرف یا وسط، صدای جیرجیر بلند، مچاله شدن لیبل، گیر کردن مداوم کاغذ.

۳. سنسور گپ (Gap Sensor)

یک جفت فرستنده و گیرنده نوری شفاف در زیر مسیر کاغذ. کارکرد: نور را از فاصلهٔ خالی بین دو لیبل عبور می‌دهد و به برد می‌گوید «اینجا شروع لیبل بعدی است». علائم خرابی: چاپ روی فاصلهٔ لیبل‌ها، شروع چاپ از وسط، خطای دائمی No Paper.

۴. سنسور بلک‌مارک (Black Mark Sensor)

سنسور بازتابی که خط سیاه پشت برخی رول‌ها را می‌خواند.

۵. سنسور ریبون (Ribbon Sensor

دو نوع شفاف و بازتابی در پوزتک وجود دارد. کارکرد: تشخیص پایان ریبون یا پاره شدن آن. علائم خرابی: خطای Ribbon Out حتی وقتی ریبون پر است.

۶. برد اصلی یا مادربورد (Main Logic Board)

مغز دستگاه. در مدل‌های مختلف اندازه و امکانات متفاوتی دارد:

• C168: برد کوچک با حافظه ۸ مگابایت
• G3000 و T3000: برد بزرگ با ۱۲۸ مگابایت فلش و ۶۴ مگابایت رم کارکرد: پردازش دستورات کامپیوتر، کنترل موتور، هد و سنسورها. علائم خرابی: روشن نشدن، خاموش شدن ناگهانی، پرینت کاراکترهای چینی یا علامت‌های عجیب.

۷. برد تغذیه (Power Supply Board)

در مدل‌های صنعتی پوزتک داخل بدنه و کاملاً محافظت‌شده قرار دارد. برق ۲۲۰ ولت را به ۲۴ ولت (برای هد و موتور) و ۵ ولت (برای برد و سنسورها) تبدیل می‌کند.

۸. موتور استپر اصلی (Stepper Motor)

موتور پله‌ای بسیار دقیق (معمولاً ۴۰۰ یا ۶۰۰ پله در دور) که غلتک پلاتن و محورهای ریبون را می‌چرخاند. علائم خرابی: حرکت نصفه‌نیمه، صدای تق‌تق شدید، خطای Motor Error.

۹. کابل فلت هد (Head Flat Cable)

کابل پهن نارنجی یا سفید ۳۰ تا ۴۰ پین که هد را به برد اصلی وصل می‌کند. علائم خرابی کلاسیک: خط سفید افقی در تمام طول لیبل یا چاپ فقط در یک طرف.

۱۰. فن خنک‌کننده (Cooling Fan)

در تمام مدل‌های سری G و T وجود دارد و مستقیماً هد و برد را خنک می‌کند. علائم خرابی: خطای Over Temperature بعد از ۱۰–۱۵ دقیقه چاپ مداوم.

۱۱. بازو و فنرهای فشار هد (Head Pressure Mechanism)

دو بازوی فلزی و دو فنر قوی که فشار هد روی رول گیر را تنظیم می‌کنند. در پوزتک قابل تنظیم دستی است.

۱۲. مکانیزم ریبون

شامل دو محور:

• Supply Spindle (ریبون نو را می‌دهد)
• Take-up Spindle (ریبون مصرف‌شده را جمع می‌کند) به همراه سنسور کشش و کلاچ مغناطیسی برای کشش یکنواخت.

۱۳. رول‌گیر کاغذ و فلنج‌ها

دو فلنج پلاستیکی یا فلزی قفل‌شونده برای رول‌های ۱ تا ۵ اینچ + راهنمای کاغذ متحرک.

۱۴. غلتک جداکننده لیبل (Peeler Roller)

فقط در مدل‌های دارای آپشن Peeler – لیبل را به‌صورت خودکار از لاینر جدا می‌کند.

۱۵. سنسور لیبل جدا شده (Label Taken Sensor)

جلوی چاپ لیبل بعدی را تا برداشتن لیبل قبلی می‌گیرد.

۱۶. صفحه کلید و نمایشگر

• C168: فقط ۳ چراغ LED
• G و T: صفحه LCD رنگی ۲٫۴ اینچ + ۶ دکمه لمسی

۱۷. پورت‌های ارتباطی

USB 2.0، Serial RS-232، Ethernet 100M و در مدل‌های جدید Wi-Fi و Bluetooth.

۱۸. میکروسوئیچ درب و سیستم ایمنی

اگر درب حتی یک میلی‌متر باز باشد، دستگاه متوقف می‌شود.

۱۹. اسفنج ضدالکتریسیته ساکن و برس تخلیه استاتیک

جلوی چسبیدن لیبل‌ها به هم را می‌گیرد.

۲۰. شاسی اصلی و بدنه

در مدل‌های صنعتی پوزتک کاملاً فلزی و بسیار مقاوم است.

جدول خلاصه تمام قطعات اصلی لیبل پرینتر پوزتک

حرف آخر

حالا دقیقاً می‌دانید یک لیبل پرینتر پوزتک از چه قطعاتی تشکیل شده، هر قطعه کجاست و اگر خراب شود چه مشکلی ایجاد می‌کند. این دانش هم برای تعمیرکاران، هم کاربران عادی و هم مدیران خرید بسیار کاربردی است.
